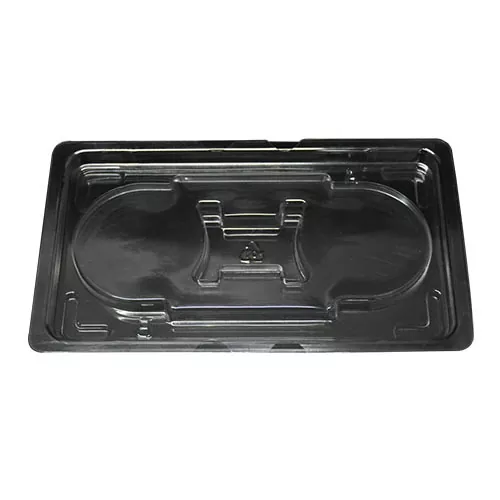

Antistatický termoplastický obal pre elektronický konektor

Antistatický termoplastický obal továrne Shunxin pre elektronický konektor je vyrobený z PET/PS/PP fólií a poskytuje trvalý statický rozptyl. Podnos je dostupný v antistatických, polovodivých a vodivých stupňoch, ktoré je možné flexibilne vybrať podľa citlivosti rôznych elektronických komponentov. Formy môžu byť vyvinuté na základe 3D výkresov konektorov alebo fyzických vzoriek s presnosťou drážky ≤±0,1 mm pre presné polohovanie. Okolo podnosu sú umiestnené výstužné rebrá a polohovacie konštrukcie, ktoré umožňujú stabilné stohovanie viac ako 10 vrstiev. Vonkajšie rozmery, polohovacie otvory a rohy proti chybnej montáži je možné prispôsobiť.

Výhody produktu

1. Dostupné tri antistatické stupne – antistatický stupeň (10⁹~10¹¹Ω) / polovodivý stupeň (10⁶~10⁹Ω) / vodivý stupeň (10³~10⁶Ω), flexibilne zvolený podľa citlivosti komponentov

2. Presné umiestnenie ± 0,1 mm – Toleranciu drážky je možné regulovať v rozmedzí ± 0,1 mm, vďaka čomu sú konektory bezpečne umiestnené bez otrasov, vypadávania alebo prevrátenia

3. Špecifické prispôsobenie konektora – Vyhradené polohovacie sloty je možné prispôsobiť pre kolíky, konektory medzi doskou, kruhové konektory a ďalšie typy konektorov tak, aby vyhovovali rôznym tvarom produktov

4. Stohovateľný dizajn – Výstužné rebrá a polohovacie štruktúry umožňujú stabilné stohovanie viac ako 10 vrstiev, zatiaľ čo vkladanie pomáha šetriť úložný priestor

5. Kompatibilné s automatizovanými výrobnými linkami – Vonkajšie rozmery, polohovacie otvory a rohy proti chybnej montáži je možné prispôsobiť s podporou skenovania čiarových kódov MES a sledovateľnosti

6. Možnosti viacerých materiálov – PET (ekologický, vysoko priehľadný a vhodný na vývoz), PS (ekonomický), PP (odolný voči teplote a chemikáliám) a ďalšie materiály

7. Flexibilná povrchová úprava – priehľadná (pre vizuálnu kontrolu) / čierna (pre vodivosť alebo zníženie rušenia svetla) / vločkovaná (pre protišmykovú ochranu a ochranu proti poškriabaniu)

Aplikačné scenáre

1: Výroba elektronických konektorov: Obrat výroby a balenie hotového produktu pre kolíkové hlavičky, kolíkové zásuvky, konektory medzi doskou, konektory medzi doskou a kruhové konektory

2: Výrobné dielne SMT: Zásobníky na komponenty a umiestnenie konektorov pred montážou SMT

3: Balenie a testovanie polovodičov: Antistatická manipulácia a preprava komponentov konektora počas balenia a testovania na úrovni čipu

4: Automobilová elektronika: Antistatické balenie a logistický obrat pre automobilové konektory a svorky káblových zväzkov

5: Zostava spotrebnej elektroniky: Podávanie komponentov a balenie hotového výrobku pre interné konektory používané v mobilných telefónoch, počítačoch a iných elektronických zariadeniach

6: Lekárska elektronika: Antistatické balenie a preprava presných konektorov vo vnútri lekárskeho vybavenia

Typické odvetvia: výroba konektorov, montáž SMT, balenie a testovanie polovodičov, automobilová elektronika, montáž spotrebnej elektroniky, zdravotnícke pomôcky

FAQ

Otázka 1: Aký je rozdiel medzi antistatickým elektronickým konektorom a bežným tepelne tvarovaným podnosom?

Odpoveď: Bežné tepelne tvarované podnosy sú izolanty a môžu ľahko akumulovať statický náboj bez toho, aby ho rozptýlili. Kontakt s citlivými elektronickými komponentmi môže preto spôsobiť poškodenie elektrostatickým výbojom (ESD). Antistatické podnosy používajú vodivé plnivá pridané do materiálu alebo antistatické nátery aplikované na povrch na udržanie povrchového odporu v rozmedzí 10⁶~10⁹Ω, čo umožňuje rýchle rozptýlenie statického náboja a znižuje riziko spôsobené akumuláciou statickej elektriny. Toto je kritické ochranné opatrenie pre balenie elektronických konektorov.

Otázka 2: Ako sú konektory zabezpečené vo vnútri zásobníka? Budú sa pohybovať počas prepravy?

Odpoveď: Antistatické podnosy Shunxin sú tvarované podľa tvaru konektorov s toleranciami drážok v rozmedzí ±0,1 mm. Produkty s kolíkovými hlavičkami používajú predĺžené štrbiny na zaistenie oboch koncov kolíkovej základne; spojky medzi doskou a doskou používajú ploché drážky, ktoré zodpovedajú obrysom produktu; kruhové konektory používajú na uchytenie krytu prstencové polohovacie štruktúry. Po vložení do zásobníka zostanú konektory bezpečne umiestnené bez otrasov, vypadávania alebo prevrátenia.

Otázka 3: Je antistatický výkon trvalý alebo sa časom zníži?

Odpoveď: Antistatické podnosy Shunxin používajú vodivé plnivá pridané do plošného materiálu alebo trvalé antistatické nátery, aby poskytli dlhotrvajúci antistatický výkon, ktorý sa bežne neznižuje v priebehu času alebo opakovaným používaním. Avšak dlhodobé vystavenie prostrediam s vysokou teplotou alebo vlhkosťou alebo opakované trenie môže spôsobiť mierne zmeny vo vlastnostiach povrchu. Odporúčajú sa pravidelné kontroly na mieste.

Q4: Môžu byť zásobníky prispôsobené automatizovaným výrobným linkám?

A: Áno. Vonkajšie rozmery, polohovacie otvory a rohy proti chybnej montáži antistatických podnosov Shunxin je možné prispôsobiť podľa automatizovaného zariadenia zákazníka. Podnosy poskytujú vysokú rozmerovú presnosť a stabilnú tuhosť a môžu byť prispôsobené automatizovaným operáciám, ako sú osádzacie stroje SMT a robotická manipulácia.
