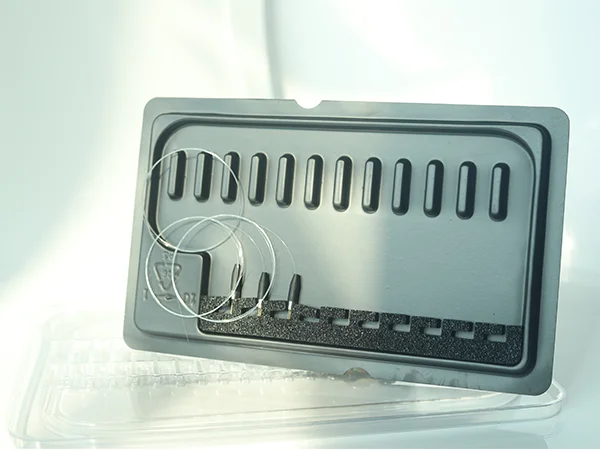

Čo by ste mali vedieť o antistatických termoplastických obaloch pre elektroniku?

Čo potrebuje ESD balenie kontrolovať?

Elektronický obal slúži ako súčasť manipulačného systému okolo komponentu. Keď je tento komponent citlivý na elektrostatické udalosti, tácka musí okrem fyzickej organizácie poskytovať aj predvídateľné elektrické správanie. To je dôvod, prečo by ESD obaly mali byť špecifikované na základe merateľných vlastností materiálu a povrchu, a nie na základe samotného vzhľadu.

Statický náboj sa môže vyvinúť kontaktom a oddelením medzi rôznymi materiálmi, pohybom pri manipulácii, trením a inými bežnými výrobnými činnosťami. Citlivá súčiastka môže pred konečnou montážou prejsť mnohými fázami, takže obal možno niekoľkokrát otvoriť, preniesť, stohovať a znova použiť. Každá fáza vytvára príležitosti pre nekontrolované elektrostatické podmienky, ak obal nebol vhodne navrhnutý.

Štruktúra balenia tiež ovplyvňuje pohyb produktu. Podnos s vyhradenými dutinami môže udržať jednotlivé komponenty oddelené a znížiť zbytočný kontakt medzi susednými časťami. V prípade konektorov, snímačov, komponentov súvisiacich s PCB a iných presných produktov môže riadené polohovanie zjednodušiť ručnú manipuláciu a manipuláciu na výrobnej linke.

Efektívne elektronické balenie kombinuje elektrostatickú kontrolu s fyzickou organizáciou. Žiadna funkcia by sa nemala považovať za izolovanú funkciu.

Je tiež dôležité pochopiť, že nie každý elektronický komponent má rovnakú citlivosť alebo požiadavky na manipuláciu. Polovodičové balíky, konektory, senzory, optické moduly a zostavené dosky plošných spojov sa môžu líšiť hmotnosťou, tvarom, exponovanými povrchmi a procesným prostredím. Balenie by sa preto malo vyvíjať okolo skutočného produktu, a nie spoliehať sa na jednu univerzálnu štruktúru podnosu.

• Definované správanie ESD:elektrické charakteristiky by mali byť špecifikované podľa požiadaviek na komponenty a procesy.
• Stabilné umiestnenie:jednotlivé dutiny môžu obmedziť nežiaduci pohyb pri manipulácii.
• Vhodná štruktúra:hrúbka steny, hĺbka a geometria by mali zodpovedať fyzickému produktu.
• Kompatibilita procesu:stohovanie, zakladanie, kontrola a manipulácia na strane linky by sa mali zvážiť od začiatku.

Ktoré termoplasty sú vhodné pre rôzne ESD aplikácie?

Výber termoplastov ovplyvňuje viac ako elektrické správanie. Určuje tiež tuhosť, odolnosť proti nárazu, pružnosť, priehľadnosť, teplotné správanie, vzhľad a tvarovacie charakteristiky. V prípade elektronických podnosov je potrebné tieto vlastnosti posudzovať spoločne, pretože materiál, ktorý poskytuje jednu požadovanú vlastnosť, môže predstavovať obmedzenia v inej oblasti.

PP pre opakovanú manipuláciu

PP je užitočný, keď tácka potrebuje kombináciu odolnosti proti ohybovej únave, odolnosti proti pádu a teplotnej odolnosti. Tieto vlastnosti sú relevantné v aplikáciách, kde sa tácka môže opakovane nakladať, prenášať, stohovať alebo vracať do výrobnej oblasti.

Prostredia SMT môžu zahŕňať častú manipuláciu a organizovaný pohyb medzi fázami procesu. Konštrukciu na báze PP možno zvážiť tam, kde obal musí tolerovať opakované použitie pri zachovaní svojich definovaných elektrostatických charakteristík.

PET pre transparentnosť a tuhosť

PET poskytuje vysokú transparentnosť a dobrú tvrdosť, vďaka čomu je užitočný tam, kde je dôležitá kontrola komponentov a viditeľnosť produktu. Priehľadná tácka môže operátorom uľahčiť identifikáciu usporiadania komponentov bez odstraňovania každej položky z jej pozície.

Viditeľnosť môže tiež podporovať pracovné postupy zamerané na kontrolu. Keď koncept balenia umožňuje operátorom vidieť produkt priamo, tácka môže poskytnúť organizáciu a zároveň zachovať jasný pohľad na komponent.

PS pre všeobecné štruktúry zásobníkov

PS je relatívne krehký a má o niečo nižšiu priehľadnosť ako PET. Napriek tomu sa dá uvažovať o univerzálnych otočných podnosoch pre elektronické súčiastky, ktorých celková konštrukcia a manipulačné prostredie sú kompatibilné s jeho charakteristikami.

Správny výber by nemal byť založený len na názve materiálu. Skutočná hmotnosť komponentu, rozmery dutiny, očakávaný náraz, teplotné podmienky, požiadavka na transparentnosť a zamýšľaná frekvencia manipulácie, to všetko ovplyvňuje výber.

V praxi by mal elektrický výkon zostať spojený s mechanickým výkonom. Tácka môže mať požadovaný rozsah odporu, ale stále nie je vhodná pre produkt, ak jej tvar, pružnosť alebo teplotné správanie nezodpovedá manipulačnému prostrediu.

Ako by sa mal špecifikovať povrchový odpor?

Povrchový odpor je jedným z hlavných technických parametrov ESD obalov, pretože poskytuje merateľný spôsob, ako opísať elektrické správanie obalového materiálu. Cieľový rozsah by sa mal zvoliť podľa požiadaviek ESD komponentu a okolitého prostredia manipulácie.

Prispôsobený program balenia môže špecifikovať povrchový odpor od 1,0 × 10⁴Ω do 1,0 × 10¹¹Ω. Tento rozsah pokrýva viacero požiadaviek na elektrostatickú reguláciu, ale existencia širokého rozsahu neznamená, že jedna hodnota je automaticky vhodná pre každú aplikáciu.

Rôzne prostredia výroby elektroniky môžu mať rôzne požiadavky na riadenie nabíjania, manipuláciu s materiálom a integráciu procesov. Podnos používaný na všeobecný obrat komponentov môže mať odlišné špecifikácie ako podnos používaný na citlivú kontrolu, automatizovanú manipuláciu alebo balenie komponentov s odkrytými vodivými štruktúrami.

Začnite s požiadavkou na komponent

Prvou otázkou by malo byť, aká úroveň ESD kontroly si vyžaduje komponent a proces manipulácie. Špecifikácia balenia by sa potom mala vypracovať na základe tejto požiadavky a nie na výber elektrickej hodnoty jednoducho preto, že sa bežne používa.

Zvážte kompletný systém balenia

Podnos je len jedným prvkom prostredia balenia. Vonkajšie kartóny, výplňové materiály, separátory, pracovné povrchy, manipulačné zariadenia a iné súčasti balenia môžu tiež ovplyvniť elektrostatické podmienky v okolí produktu.

Preto je dôležité myslenie na úrovni systému. Podnos s riadenou odporovou charakteristikou by mal byť stále integrovaný do procesu manipulácie, ktorý rozpoznáva elektrické správanie okolitých materiálov a zariadení.

Spojte odpor s geometriou

Elektrická špecifikácia by nemala spôsobiť, že inžinieri budú prehliadať fyzickú ochranu. Hĺbka dutiny, rozstup stien a polohovacia štruktúra musia chrániť komponent pri zachovaní požadovanej elektrostatickej funkcie.

• Definujte požadovaný rozsah odporu:pripojte cieľovú hodnotu k aktuálnej požiadavke ESD ochrany.
• Udržujte komponent v kontrolovanej polohe:tam, kde je to potrebné, použite dutiny a lokalizačné prvky.
• Pozrite si kompletné manipulačné prostredie:zvážte ďalšie materiály a zariadenia, ktoré sú v interakcii so zásobníkom.
• Overte hotový výrobok:použite vhodné zariadenie na testovanie odporu na kontrolu, či sú dosiahnuté špecifikované elektrické charakteristiky.

Merateľná špecifikácia tiež uľahčuje komunikáciu medzi dizajnérmi obalov, výrobcami komponentov a výrobnými tímami. Namiesto opisu vaničky len ako „antistatickej“ projekt dokáže identifikovať zamýšľaný rozsah odporu a materiálovú konštrukciu potrebnú na jeho dosiahnutie.

Ako by mal byť navrhnutý zásobník ESD?

Elektrické ovládanie je len časťou konštrukčného problému. Elektronický zásobník musí tiež bezpečne držať komponent, umožňovať praktické nakladanie a vykladanie, musí byť vhodný pre manipulačné zariadenie a musí zostať kompatibilný s požiadavkami na stohovanie alebo vkladanie.

1. Definujte obálku produktu

Začnite s presnými rozmermi komponentu. Zaznamenajte si dĺžku, šírku, výšku, priemer, výstupky, umiestnenie konektorov, citlivé povrchy a všetky oblasti, ktoré by sa nemali dotýkať podnosu.

Pre nepravidelné elektronické zostavy môžu užitočné informácie o dizajne zahŕňať niekoľko rozmerov prierezu namiesto jednej celkovej veľkosti. To môže byť dôležité najmä pre konektory, snímače a PCB zostavy s vyčnievajúcimi komponentmi.

2. Vytvorte dutinu okolo produktu

Vyhradená dutina môže ovládať polohu každej časti a zároveň vytvárať oddelenie medzi susednými komponentmi. Geometria dutín by mala vyvážiť zadržiavanie a dostupnosť. Príliš voľné umiestnenie môže umožniť pohyb, zatiaľ čo príliš obmedzujúca geometria môže sťažiť nakladanie a vykladanie.

3. Zvážte hrúbku steny

Hrúbka steny ovplyvňuje tuhosť podnosu, hmotnosť a správanie pri tvarovaní. Veľké dutiny a hlboké štruktúry môžu vyžadovať starostlivé zváženie rozloženia materiálu počas tvarovania za tepla. Hrúbka by sa preto mala hodnotiť spolu so smerom tvarovania a geometriou finálnej dosky.

4. Pridajte funkcie stohovania alebo vkladania

Opätovne použiteľné elektronické zásobníky je často potrebné po naplnení stohovať a prázdne zasunúť. Tieto vlastnosti môžu znížiť zložitosť skladovania a zlepšiť efektivitu manipulácie, ale geometria musí byť navrhnutá tak, aby naskladané podnosy zostali stabilné a dutiny si navzájom neprekážali.

5. Chráňte citlivé povrchy

Komponenty môžu mať odkryté kryty, konektory, šošovky, kolíky alebo hotové povrchy, ktoré vyžadujú kontrolovaný kontakt. Tam, kde je to vhodné, môže byť tácka nakonfigurovaná s ochrannými vložkami alebo vybranými tlmiacimi funkciami, takže produkt je podporovaný bez zbytočného kontaktu s povrchom.

6. Plán pre automatizovanú manipuláciu

Elektronické továrne môžu presúvať zásobníky ručne, pomocou vozíkov, dopravníkov alebo automatizovaných manipulačných zariadení. Štruktúra podnosu by mala byť kompatibilná so zamýšľaným procesom vrátane prístupových bodov, výšky stohovania, orientácie a smeru nakladania.

Najspoľahlivejšie návrhy podnosov sú preto špecifické pre aplikáciu. Nespoliehajú sa na pevný vzor dutín, keď samotný výrobok má jedinečný tvar alebo špeciálne požiadavky na manipuláciu.

Prečo je tvarovanie za tepla užitočné pre elektronické podnosy?

Tepelné tvarovanie je obzvlášť užitočné, keď elektronické balenie vyžaduje prispôsobené dutiny, veľké povrchy, zakrivené obrysy alebo široké rozmery podnosov. Vyhrievaná termoplastická doska môže byť tvarovaná na nástrojoch, aby sa vytvorila štruktúra špecifická pre produkt bez toho, aby sa každá aplikácia vnucovala do malého štandardného formátu.

To je dôležité pre elektroniku, pretože balenie komponentov sa môže líšiť od malých jednotlivých častí až po väčšie zostavy a viacdielne systémy. Jeden zásobník môže potrebovať mriežku malých dutín, zatiaľ čo iný môže vyžadovať hlboké vrecká pre väčšie zostavy.

Možnosť veľkého formátu

Tepelne tvarované obaly je možné vyrábať v rozmeroch približne do 1300 × 750 × 740 mm, v závislosti od skutočnej konštrukcie vaničky a výrobných požiadaviek. Táto široká schopnosť tvarovania je užitočná, keď baliaci systém pokrýva veľkú zostavu alebo viacero produktových zón.

Prispôsobené rozloženie dutín

Tepelné tvarovanie umožňuje vytvorenie vzoru dutiny okolo usporiadania produktu. Jednotlivé dutiny je možné rozmiestniť podľa rozmerov komponentov a celkový pôdorys vaničky možno prispôsobiť existujúcim prepravným alebo skladovacím konštrukciám.

Flexibilita vývoja

Elektronické produkty sa môžu počas vývoja meniť. Pozície konektorov, rozmery puzdra, konfigurácie PCB a usporiadanie príslušenstva môžu byť revidované. Flexibilný prístup k tvarovaniu za tepla môže podporiť vybrané vývojové projekty, kde sa vyžadujú prispôsobené nástroje a širokoformátové štruktúry.

Rozmanitosť materiálu

PP, PET, PS a iné vhodné termoplasty môžu prichádzať do úvahy v rámci procesu tvarovania za tepla. To umožňuje spoločné vyhodnotenie elektrických, mechanických a vizuálnych požiadaviek podnosu.

Integrácia s funkciami balenia

Koncepcia tvarovania môže zahŕňať polohovacie oblasti, stohovacie konštrukcie, otvory a ďalšie funkčné detaily. Tam, kde je potrebná dodatočná povrchová ochrana, je možné do dizajnu obalu integrovať aj vybrané výplňové materiály.

Tepelné tvarovanie je najužitočnejšie, keď geometria balenia musí presne sledovať produkt, a nie nútiť zložitý komponent do všeobecného formátu podnosu.

Výrobný proces by sa mal stále vyberať podľa geometrie produktu, požadovaného elektrického správania, množstva výroby a celkovej stratégie balenia. Tepelné tvarovanie je skôr procesnou možnosťou ako univerzálnou odpoveďou pre každú aplikáciu elektronického balenia.

Kde sa bežne používajú zásobníky ESD?

Tepelne tvarované podnosy riadené ESD môžu podporovať mnohé fázy výroby elektroniky a logistiky. Presná štruktúra závisí od toho, či je obal určený na skladovanie, kontrolu, pohyb po výrobnej linke, obrat alebo prepravu.

• Elektronické komponenty:konektory, senzory, časti súvisiace s PCB, polovodičové súčiastky a iné produkty citlivé na statickú elektrinu môžu byť usporiadané do vyhradených dutín.
• Manipulácia s PCB:dosky plošných spojov a elektronické zostavy môžu byť podporované počas dočasného skladovania, presunu a pohybu výrobnej linky.
• Presné elektronické súčiastky:jednotlivé dutiny môžu pomôcť udržať organizované umiestnenie komponentov s definovanými požiadavkami na manipuláciu.
• Výroba SMT:opakovane použiteľné otočné podnosy môžu podporovať opakovaný pohyb medzi výrobnými fázami, kde sa vyžaduje riadené elektrostatické správanie.
• Optoelektronické komponenty:obal môže byť nakonfigurovaný pre optickú komunikáciu a optoelektronické zostavy so špecifikovanými ESD podmienkami.
• Priemyselné elektronické zariadenia:veľké komponenty a zostavy je možné zorganizovať na skladovanie, vnútornú prepravu a riadenú manipuláciu.

Kontrola komponentov

Balenie zamerané na kontrolu ťaží z organizovaného umiestnenia a jasného prístupu ku komponentu. Keď je dôležitá transparentnosť, PET možno zvážiť pre štruktúry, ktoré umožňujú operátorovi vidieť produkt, zatiaľ čo zostáva vo vnútri podnosu.

SMT a obrat výrobnej linky

Výrobné prostredie môže zahŕňať opakovaný pohyb podnosov medzi fázami procesu. PP možno zvážiť tam, kde odolnosť proti únave, odolnosť proti nárazu a teplotné správanie sú v súlade s požiadavkami opakovanej manipulácie.

PCB a montážna manipulácia

Dosky s plošnými spojmi a zostavy môžu mať väčšie rozmery a krehké namontované prvky. Dutiny podnosov by preto mali podopierať dosku bez toho, aby sa dotýkali komponentov, ktoré nie sú určené na zaťaženie.

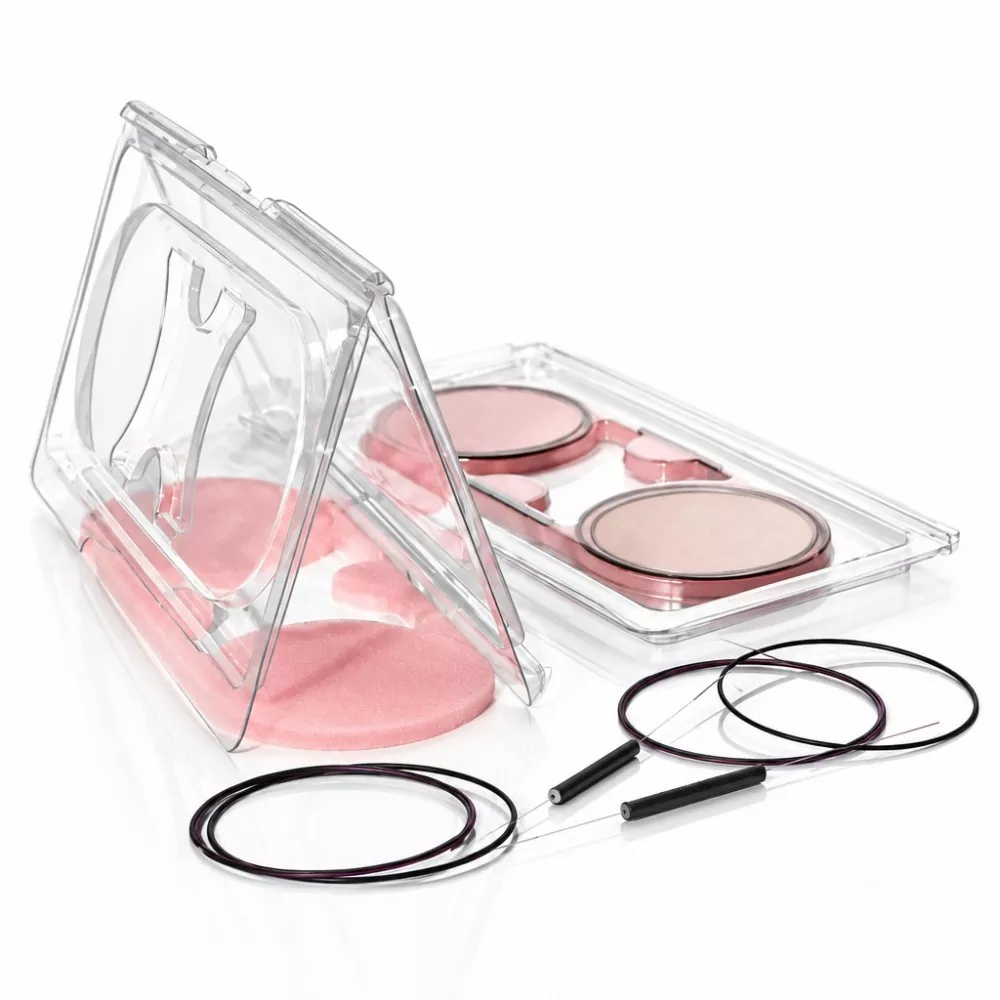

Optoelektronické balenie

Optické komunikačné komponenty môžu mať citlivé povrchy a presné rozmery. Ich obalová štruktúra by mala zohľadňovať orientáciu komponentov, kontaktné zóny, separáciu a požadované elektrostatické vlastnosti.

Ako spolupracujú čistota a ochrana produktov?

Elektronický obal nie je len zariadením na kontrolu ESD. Čistota môže byť tiež dôležitá, najmä ak sú komponenty počas výroby vystavené prachu, časticiam alebo povrchovej kontaminácii. Konštrukcia obalu by preto mala riešiť elektrostatické správanie a fyzickú čistotu podnosu.

Čisté výrobné prostredie môže pomôcť kontrolovať priľnavosť prachu počas výroby podnosov. Manipuláciu s materiálom, tvarovanie, orezávanie a skladovanie je potrebné riadiť dôsledne, aby bol hotový zásobník vhodný pre zamýšľanú elektroniku.

Ovládanie kontaktných oblastí

Nie každý povrch komponentu by sa mal dotýkať obalu rovnako. Niektoré produkty majú hotové kozmetické povrchy, odkryté kontakty, optické povrchy alebo citlivé výstupky. Dutinový dizajn môže obmedziť zbytočný kontakt a udržať citlivé oblasti mimo štrukturálnych okrajov.

Ak je to vhodné, použite ochranné vložky

Vybrané dizajny obalov môžu obsahovať výplňové materiály, ako je špongia, kde je potrebná ďalšia mäkká kontaktná vrstva. Tento prístup môže pomôcť znížiť povrchový kontakt a stopy po manipulácii pri produktoch s vyšším vzhľadom alebo kontaktnou citlivosťou.

Dodržiavajte čisté postupy pri manipulácii

Výkon balenia je ovplyvnený tým, čo sa deje po výrobe, ako aj počas výroby. Čisté skladovanie, kontrolované postupy vkladania a vhodné manipulačné postupy môžu pomôcť zachovať zamýšľaný stav podnosu predtým, ako sa dostane ku komponentu.

Zvážte opätovné použitie

Opakovane použiteľné podnosy môžu prejsť mnohými cyklami manipulácie. Keď je opätovné použitie súčasťou baliaceho systému, návrh by mal brať do úvahy únavu, opakované čistenie, stohovanie a opakované nakladanie. PP môže byť užitočný v aplikáciách, kde sa tieto charakteristiky zhodujú s požadovaným elektrickým a mechanickým výkonom.

Riadenie kvality založené na ISO môže poskytnúť štruktúrovaný rámec pre riadenie procesov, zatiaľ čo na posúdenie relevantných charakteristík materiálu alebo produktu podľa požiadaviek zákazníka možno použiť príslušné testovanie treťou stranou.

Aké informácie sú potrebné pre vlastný vývoj?

Prispôsobené podnosy fungujú najlepšie, keď dizajn balenia začína jasnými informáciami o produkte a procese manipulácie. Čím je zadanie úplnejšie, tým ľahšie je určiť geometriu dutiny, smer materiálu, rozsah odporu a celkovú štruktúru vaničky.

1. Definujte produkt.Uveďte rozmery produktu, celkový tvar, kritické výčnelky a všetky oblasti, ktoré by mali zostať bez kontaktu.
2. Definujte manipulačné prostredie.Vysvetlite, či sa tácka používa na skladovanie, ručné prenášanie, obrátku výrobnej linky, kontrolu, stohovanie alebo prepravu.
3. Definujte požiadavku ESD.Uveďte požadovaný rozsah povrchového odporu alebo príslušné požiadavky na balenie komponentu.
4. Definujte rozmery zásobníka.Poskytnite požadovanú celkovú dĺžku, šírku, výšku a akékoľvek obmedzenia spôsobené prepravnými kontajnermi alebo výrobným zariadením.
5. Definujte štruktúru dutiny.Určite počet dutín, hĺbku dutín, rozstup, orientáciu a smer zaťaženia produktu.
6. Definujte dodatočné funkcie.Identifikujte požiadavky na stohovanie, vkladanie, odpruženie, polohovacie prvky, otvory, štítky alebo logo, ak je to možné.
7. Skontrolujte smer materiálu.Porovnajte PP, PET a PS s elektrickými, mechanickými, teplotnými a vzhľadovými požiadavkami aplikácie.

Výkresy a rozmerové údaje

Technické výkresy môžu poskytnúť presné informácie o kritických rozmeroch, toleranciách a rozhraniach komponentov. Rozmerové špecifikácie sú tiež užitočné, keď má výrobok relatívne jednoduchú geometriu.

Fyzické informácie o produkte

Fyzický produkt môže pomôcť objasniť nepravidelné tvary, skutočné kontaktné povrchy, výškové prechody a vyčnievajúce komponenty, ktoré môže byť ťažké opísať len pomocou základných rozmerov. Cieľom je porozumieť skutočnej obálke obalu pred dokončením dizajnu dutiny.

Baliace zariadenia a logistika

Podnos by mal byť tiež navrhnutý tak, ako sa bude pohybovať v továrni. Rozmery kontajnera, výška stohovania, hĺbka uloženia, svetlá výška dopravníka a prístup operátora môžu ovplyvniť konečný tvar.

Špecifikácia projektu by preto mala popisovať celú cestu podnosu, od naloženia cez skladovanie a presun výrobnej linky až po konečné balenie alebo fázu prepravy. Tento širší pohľad pomáha zabrániť tomu, aby návrh dutiny riešil iba jeden krok procesu.

Čo treba skontrolovať pred odoslaním?

Hotové elektronické podnosy by sa mali kontrolovať z elektrického aj fyzického hľadiska. Podnos môže spĺňať zamýšľané rozmery, pričom nedokáže udržať požadovanú charakteristiku odporu, rovnako ako môže spĺňať rozsah odporu pri problémoch s dutinami alebo stohovaním.

Elektrické overenie

Špecifikovaný rozsah povrchového odporu je možné skontrolovať pomocou vhodného zariadenia na testovanie odolnosti. Overenie by sa malo vykonať podľa príslušnej testovacej metódy a požiadaviek na balenie.

Verifikácia rozmerov

Kritické rozmery by sa mali merať podľa dohodnutých konštrukčných požiadaviek. Osobitná pozornosť by sa mala venovať hĺbke dutiny, polohe dutiny, obvodu podnosu a všetkým prvkom, ktoré sú priamo prepojené s komponentom alebo externým manipulačným zariadením.

Kontrola čistoty

Hotové podnosy by sa mali skontrolovať na viditeľnú kontamináciu a zvyšky materiálu. Toto je obzvlášť dôležité pre obaly elektroniky, kde čistota môže ovplyvniť manipulačné prostredie.

Konzistentnosť výroby

Riadenie kvality by malo zahŕňať vstup materiálu, podmienky tvarovania, orezávanie, kontrolu a manipuláciu s hotovým výrobkom. Opakovateľný proces je dôležitý, pretože elektrické a fyzikálne charakteristiky podnosu musia zostať konzistentné počas celej výroby.

V prípade potreby môžu suroviny a hotové výrobky podstúpiť príslušné testovanie treťou stranou. Presný rozsah testovania by mal byť stanovený podľa technických požiadaviek zákazníka a zamýšľanej aplikácie elektroniky.
